功能说明：

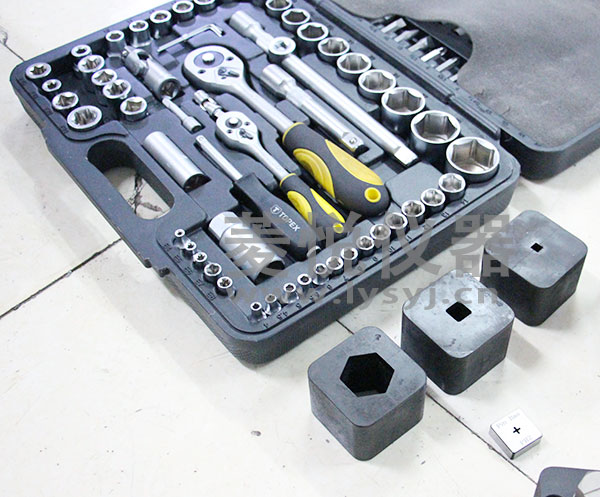

菱悦五金工具扭转刚度测试机主要应用于各种工具,如扳手、螺丝刀、套筒、批头、钳子等，五金工具扭转刚度测试机工具扭力测试机根据《JBT9370-1999扭转试验机技术条件》和《JJG 269 2006扭转试验机检定规程》标准制造。配备相应工装可对扳手、管子钳、套筒、防爆工具等各类工具进行力学性能测试,满足扳手、管子钳、套筒、防爆工具等各类工具等的测试要求。
机型选择：
10nm、20nm、 50nm、 100nm、 200nm、300nm、 500nm、1000nm、 2000nm、 5000nm、 10000nm、
产品特点：
1. 自动显示:在试验过程中，实时显示试验力、峰值、试验状态;
2.自动对应:在实验过程中角度、扭矩自动对应;
2. 自动计算:试验完成后，抗扭强度等可自动计算结果;
4.自动存储:实验数据、曲线自动存储到电脑中;
5.方便查询点击查询按钮，可查询做过的多组实验数据;
6.打印结果:试验结果可通过打印机打印出来;
7.操作方便:汉字菜单式操作，直观明了;
8.功能齐全能够进行不同材料零部件试验;
9.闭环控制:开放式数据联接接口，扭矩、转角(或扭角)闭环控制等
10.动态曲线试验过程中能够显示出动态曲线图
技术参数：
1.样式:卧式
2.最大试验力: 10Nm、20Nm、 50Nm、100Nm、 200Nm、300Nm、 500Nm、 1000Nm 2000Nm5000Nm、10000Nm (多量程可选)
3.试验力分辨率: 0.01Nm/0.1Nm/1Nm
4.精确测量范围: 1%FS- 100%FS ;
5.试验力示值相对误差: < +0.5%
6.试验力示值重复性误差: < 0.5%
7.扭矩分辨力: 1/300000 (全程分辨力不变)
8.加扭矩方向:正反两方向转角测量范围: 0 m 1000rad ( 0-365000 )
9.角度分辨率:0.01。
10.转角示值相对误差: < +0.5%
11.转角示值重复性误差: < 0.5%
12.扭转附具: (可按用户要求定制)
13.试验行程: 500mm/600mm/1000mm可加大
14.扭转速度示值相对误差: < +0.5%
15.扭转速度示值重复性误差: < 0.5%
16.试验机级别: 0.5级/1级
测试原理：
1.扭转试验机主机采用卧式结构。左端扭矩盘连接传感器为固定端,右端加载为交流伺服电机通过摆线减速机传动带动加力盘转动,通过对试样加载将扭矩传到扭矩盘端来进行试验,加载系统可沿导轨移动和固定,用于调整试验空间;
2.传动系统通过采用交流伺服电机和驱动器，保证试验过程的宽范围速 度连续调节和均匀加载;
3. 扭矩及扭角的检测采用高精度扭矩传感器,可正反两方向测量扭矩;扭转角的输出是通过交流伺服电机导出,保证显示角度的真实有效。通过计算机数据采集处理系统,将传感器信号处理后在计算机屏幕上显示;
4.测量控制系统试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、 A/D转换等组成;位移测量控制系统由倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机控制、数据处理、显示等功能;
5.试验过程整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件,由键盘输入试验参数,鼠标操作虚拟按钮，自动完成全部试验过程。屏幕显示扭矩、角位移、扭矩一角位移曲线、试验机工作状态等，也可单独测定其某个参数,并可打印出试验报告;
6.试验结果由计算机控制系统对试验过程的控制和数据处理自动化、试验报告多样化如曲线图、EXECEL、 文本文件等方式。因此可形成多种报表格式,方便打印、分析试验结果。
济南菱悦仪器专业生产五金工具扭转刚度测试机，每台机器都是精心制造和细心检测，有着合适的方案与完美的价格，欢迎来电咨询详情。
五金工具扭转刚度测试机原理及应用
责任编辑：lingyue 作者：菱悦试验机 发布时间：2024-10-19 菱悦专业生产扭转试验机。现如今的生活越来越离不开五金工具，五金工具测试仪器也随之发展的越来越快，今天小编要介绍的，就是五金工具扭转刚度测试机，该试验机主要应用于各种工具,如扳手、螺丝刀、套筒、批头、钳子等，可多方面使用，一起来了解一下。功能说明：
菱悦五金工具扭转刚度测试机主要应用于各种工具,如扳手、螺丝刀、套筒、批头、钳子等，五金工具扭转刚度测试机工具扭力测试机根据《JBT9370-1999扭转试验机技术条件》和《JJG 269 2006扭转试验机检定规程》标准制造。配备相应工装可对扳手、管子钳、套筒、防爆工具等各类工具进行力学性能测试,满足扳手、管子钳、套筒、防爆工具等各类工具等的测试要求。
机型选择：
10nm、20nm、 50nm、 100nm、 200nm、300nm、 500nm、1000nm、 2000nm、 5000nm、 10000nm、
产品特点：
1. 自动显示:在试验过程中，实时显示试验力、峰值、试验状态;
2.自动对应:在实验过程中角度、扭矩自动对应;
2. 自动计算:试验完成后，抗扭强度等可自动计算结果;
4.自动存储:实验数据、曲线自动存储到电脑中;
5.方便查询点击查询按钮，可查询做过的多组实验数据;
6.打印结果:试验结果可通过打印机打印出来;
7.操作方便:汉字菜单式操作，直观明了;
8.功能齐全能够进行不同材料零部件试验;
9.闭环控制:开放式数据联接接口，扭矩、转角(或扭角)闭环控制等
10.动态曲线试验过程中能够显示出动态曲线图
技术参数：
1.样式:卧式
2.最大试验力: 10Nm、20Nm、 50Nm、100Nm、 200Nm、300Nm、 500Nm、 1000Nm 2000Nm5000Nm、10000Nm (多量程可选)
3.试验力分辨率: 0.01Nm/0.1Nm/1Nm
4.精确测量范围: 1%FS- 100%FS ;
5.试验力示值相对误差: < +0.5%
6.试验力示值重复性误差: < 0.5%
7.扭矩分辨力: 1/300000 (全程分辨力不变)
8.加扭矩方向:正反两方向转角测量范围: 0 m 1000rad ( 0-365000 )
9.角度分辨率:0.01。
10.转角示值相对误差: < +0.5%
11.转角示值重复性误差: < 0.5%
12.扭转附具: (可按用户要求定制)
13.试验行程: 500mm/600mm/1000mm可加大
14.扭转速度示值相对误差: < +0.5%
15.扭转速度示值重复性误差: < 0.5%
16.试验机级别: 0.5级/1级
测试原理：
1.扭转试验机主机采用卧式结构。左端扭矩盘连接传感器为固定端,右端加载为交流伺服电机通过摆线减速机传动带动加力盘转动,通过对试样加载将扭矩传到扭矩盘端来进行试验,加载系统可沿导轨移动和固定,用于调整试验空间;
2.传动系统通过采用交流伺服电机和驱动器，保证试验过程的宽范围速 度连续调节和均匀加载;
3. 扭矩及扭角的检测采用高精度扭矩传感器,可正反两方向测量扭矩;扭转角的输出是通过交流伺服电机导出,保证显示角度的真实有效。通过计算机数据采集处理系统,将传感器信号处理后在计算机屏幕上显示;
4.测量控制系统试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、 A/D转换等组成;位移测量控制系统由倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机控制、数据处理、显示等功能;
5.试验过程整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件,由键盘输入试验参数,鼠标操作虚拟按钮，自动完成全部试验过程。屏幕显示扭矩、角位移、扭矩一角位移曲线、试验机工作状态等，也可单独测定其某个参数,并可打印出试验报告;
6.试验结果由计算机控制系统对试验过程的控制和数据处理自动化、试验报告多样化如曲线图、EXECEL、 文本文件等方式。因此可形成多种报表格式,方便打印、分析试验结果。
济南菱悦仪器专业生产五金工具扭转刚度测试机，每台机器都是精心制造和细心检测，有着合适的方案与完美的价格，欢迎来电咨询详情。
